Ülevaade

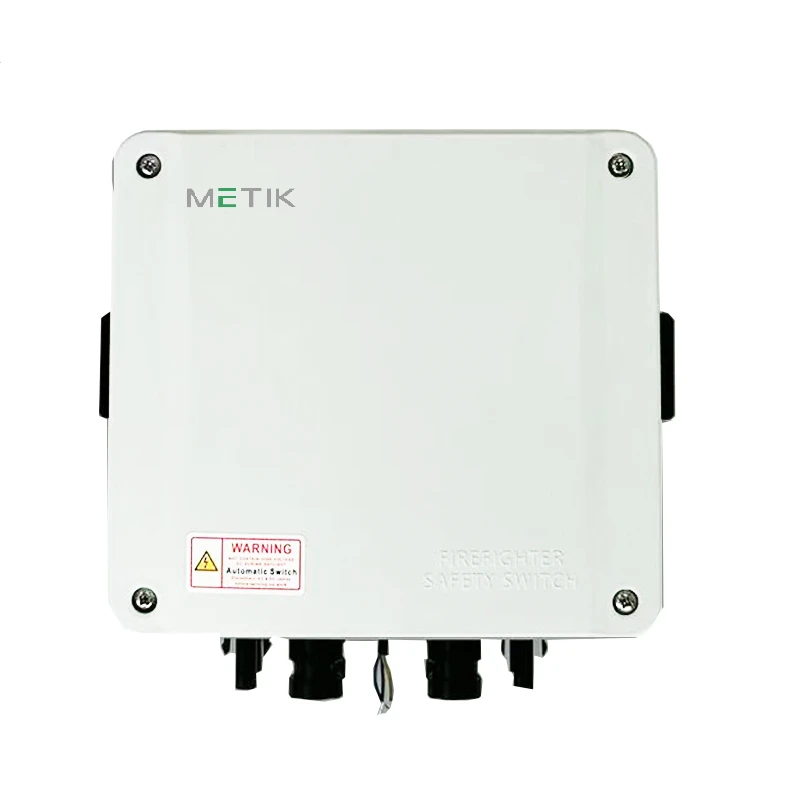

Fireman Switch on spetsiaalne raske{0}}alalisvoolu lahtiühendamise simulaator, mis on paigaldatud katusel asuva päikesepaneelide lähedusse. Selle esmane eesmärk on pakkuda automaatset või käsitsi elektrilist isolatsiooni kõrge-alalisvoolu (DC) päästeliinidele, mis hädaolukorras läbivad hoonet.
Tehnilised andmed
|
Parameeter |
Spetsifikatsioon |
|
Süsteemi maksimaalne pinge |
1000V / 1500V DC |
|
Nominaalne töövool |
16A / 32A / 40A / 55A |
|
Pooluse konfiguratsioon |
2P / 4P / 4B (kahe MPPT tugi) |
|
Isolatsiooni ja ülepinge reiting |
Uimp 8kV |
|
Mehaaniline eluiga |
>10 000 operatsiooni |
|
Elektriline vastupidavus |
>1500 täieliku-koormuse katkestamise tsüklit |
|
Juhtige toiteallikat |
100–240 V AC, 50/60 Hz |
Põhiomadused
Magnetkaare väljasuremine:Patenteeritud magnetkaare{0}}kustutuskambrid summutavad alalisvoolu kaare vastavalt IEC 60947-3 kasutuskategooriale, vähendades kontaktide erosiooni, et säilitada pikaajalisi kontakttakistusi.
Kõrge{0}}temperatuuriline konstruktsiooni terviklikkus:Polükarbonaadist ümbris säilitab mehaanilise läbipainde ja löögitugevuse katusel asuva päikesekiirguse korral kuni 85 kraadise ümbritseva keskkonna piirini.
Vedru{0}}mehaaniline käitamine:Mootoriga käitatav{0}}salvestusvedru vabaneb mehaaniliselt 150 ms jooksul vahelduvvoolu juhtseadme toitekadu korral, teostades füüsilise alalisvoolu isolatsiooni, et täita kaugjuhtimise kiire väljalülitamise ülesandeid.
IP66 suletud korpus integreeritud õhutusavaga:UV-stabiliseeritud korpus, mis on varustatud rõhku-tasakaalustava membraanklapiga, et välistada ööpäevaste temperatuurikõikumiste korral tekkiv sisemine kondensaat, ilma et see ohustaks IP66 kaitset.
Tootmise täpsus
Automatiseeritud kokkupanek ja kvaliteedikontroll
Tootmisliinid kasutavad automaatseid pöördemomendi-kinnitusjaamu digitaalse logimisega, et tagada ühtlane kinnitusjõud kõigis konstruktsiooniühendustes.
Sissepääsu ja hermeetilisuse kontrollimine
Iga üksus läbib enne lõplikku pakkimist automaatse rõhu{0}}langustesti, et kontrollida IP66 tiheduse terviklikkust.
Rutiinne dielektriline testimine
Kõik seadmed läbivad juhtelektroonika automatiseeritud optilise kontrolli (AOI), millele järgneb 3,5 kV vahelduvvoolu isolatsioonikatse, et kontrollida dielektrilise vastupidavuse võimet.
AQL 0.4 Audit ja keskkonnatestimine
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Kaubandustingimused
MOQ ja OEM valikud:Standardmudelite minimaalne tellimiskogus on 200 ühikut; kohandatud OEM-i kaubamärgi ja konfiguratsiooniprotokollide jaoks on vaja vähemalt 1000 ühikut.
ISTA-3A ja ISPM-15 pakend:Tarnitakse topelt-seinaga 5-kihilistes lainepapikarpides koos kohandatud -valatud HDPE-vahutükkidega, mis on asetatud kaubaalustele kuumtöödeldud fumigeeritud puidust alustele.
Konteinerite optimeerimine:Standardne 20 GP konteiner mahutab kuni 5400 pakitud ühikut, optimeerides mahutõhusust ja alandades mereveo ühiku-kulusid.
Tarneaeg:Esimene partii valmimine 25 tööpäeva jooksul pärast-deposiiti; korduvad üldlepingu tellimused, mis saadetakse 10 tööpäeva jooksul.
Toetatud Incoterms:Saadaval on FOB, CIF ja DDP tarnetingimused.
Müügijärgne-tugi
5-aastane funktsionaalne garantii:Hõlmab 100% asendust mehaaniliste või elektriliste funktsionaalsete rikete korral standardsete tööparameetrite korral.
24-tunnine tehniline SLA:Tehniliste ja võrkudega{0}}ühilduvuse päringud saavad uurimis- ja arendusmeeskonnalt ametliku tehnilise vastuse 24 tunni jooksul.
Tehnilise hindamise näidised:Hindamisühikud on saadaval labori kvalifitseerimiseks ja inverteri{0}}ühilduvuse testimiseks.
15-aastane varuosade saadavus:Garanteeritud täpse mehaanilise kujuga{0}}komponentide ja sisemiste varuosade pidev tarnimine-peale ostu.
Eelasendusprotokoll:Pärast seeriadefekti tuvastamist (üle 0,1% väljatõrgete määra) veetakse asendusüksused kohe õhutranspordiga{1}}, et minimeerida saidi seisakuid.
KKK
K: Millistele rahvusvahelistele ohutussertifikaatidele Fireman Switch vastab?
V: Tuletõrjuja lüliti on projekteeritud ja testitud vastavalt standardile IEC 60947-3 DC kasutuskategooria fotogalvaaniliste lahtiühendamisrakenduste jaoks, mis hõlmab nimipingeid kuni 1000 V alalisvoolu ja 1500 V alalisvoolu. Projekti registreerimisel on allalaadimiseks saadaval CE-märgise dokumentatsioon ja kolmanda osapoole tüübitesti aruanded, mis kinnitavad 8kV liigpingeimpulsi reitingut ja IP66 sisendkaitset.
K: Kas seda lülitit saab integreerida olemasolevatesse päikeseenergia inverterisüsteemidesse?
V: Jah. Lüliti toetab 2P ja 4P pooluste konfiguratsioone kahe MPPT sisendiga, muutes selle ühilduvaks enamiku selliste tootjate stringinverteri arhitektuuridega nagu SMA, Huawei ja Fronius 1000 V alalisvoolu ja 1500 V alalisvoolu süsteemiklassides.
K: Kuidas kontrollitakse kaare summutamist tegelikes töötingimustes?
V: Kaare summutamine on kinnitatud standardi IEC 60947-3 kestvuskatsega nimivoolul (16A kuni 55A) ja alalisvoolu täiskoormusel, mis kinnitab, et patenteeritud magnetkaare-kustutuskambrid saavutavad nõutava 1500-st suurema või võrduva täieliku koormuse järelejäänud lahtiühendamistsüklite jooksul.
K: Mis juhtub, kui juhtseadme toiteallikas ebaõnnestub?
V. Kui vahelduvvoolu juhttoide (100–240 V) kaob, vabastab vedruga juhitav mehaaniline ajam 150 ms jooksul ja avab füüsiliselt alalisvoolu kontaktid ilma elektroonilise käsuta-tõrkekindel konstruktsioon, mis vastab NEC 2017 artikli 690.12 kiire seiskamise eesmärgile.
K: Kuidas tagatakse pikaajaline{0}}töökindlus tootmispartiide lõikes?
V: Iga tootmispartii on auditeeritud vastavalt ISO 2859-1 AQL 0.4 standarditele, kusjuures juhuslikud proovid allutatakse termilisele tsüklile vahemikus -40 kraadi kuni +85 kraadi ja automatiseeritud 3,5 kV vahelduvvoolu dielektrilise vastupidavuse testimine 100% seadmete puhul.
K: Kas lüliti sobib äärmuslikesse katusekeskkondadesse?
V: Jah. IP66-kinnine polükarbonaadist korpus talub pidevat ümbritsevat temperatuuri kuni 85 kraadi otsese päikesekiirguse mõjul ja integreeritud rõhku ühtlustav membraanventiil hoiab ära sisemise kondensaadi tekkimise igapäevaste temperatuurikõikumiste tõttu, kahjustamata seejuures sissepääsukaitset.
K: Millist hooldust on vaja pärast paigaldamist?
V: Sisehooldust pole vaja. Ainus soovitatav hooldus on iga-aastane terminali pöördemomendi visuaalne kontroll (pingutamine kuni 2,5 Nm paigaldusjuhendi järgi) ja kaugjuhtimissignaali funktsionaalne test, et kinnitada 150 ms käivitamist.
K: Kas seadet saab kasutada kiire väljalülitamisega ühilduvates PV-süsteemides?
V: Jah. Kui lüliti on ühendatud massiivi-taseme kiirseiskamise initsiaatorina ja ühilduva inverteri vahelduvvoolu juhtsignaaliga, vastab lüliti NEC 2017 §690.12 kiirseiskamise nõuetele hoonetele või hoonetesse paigaldatud süsteemide jaoks.
K: Kuidas tagatakse toodete järjepidevus suurte tellimuste puhul?
V: Suurte tellimuste puhul pakuvad AQL 0.4 partiiauditid statistiliselt tugevat valimit-sellel aktsepteerimistasemel, 5000-ühikulise partii läbimiseks oleks vaja 200 ühikust koosneva valimi läbimiseks null defekte, tagades väga kõrge väljamineva kvaliteedi.
K: Millised on peamised rikkestsenaariumid, mida süsteem on loodud vältima?
V: Kolm peamist rikkestsenaariumi, mille kavandatud aadressid on, on kontaktkeevitus suure alalisvoolu sisselülitusvooluga, kontrollimatu kaarkontakt pingelise{0}}koormuse lahtiühendamise ajal ja mittetäielik isolatsioon, mis on põhjustatud juhtahela rikkest.
